AE111スロットル装着例

 AE86取付例

SXE10 アルテッツァ取付例 クラッチマスターかわします

 横置きBEAMSエンジン装着例

 SXE10 アルテッツァ取付例


3S用
4連スロットルアダプター


3S-GE BEAMSエンジンにAE111のスロットルを取り付ける為のアダプターです。

最低限の機能さえ満たせばよいという製品が多い中、
加工業者本人が3Sマニアなだけあって、
採算を度外視した細かく複雑な設計を提案してきました。
例えば徹底した肉抜きや、本来4AGポートでは間隔が狭いので是正した設計等。
機能(ポート形状や吸入空気の流れ)はもちろんのことデザイン、軽さにも拘った作品です。


適合
SXE10アルテッツァ(Black top)
ST202セリカ・SW20 V(5)型のMR2(Red top)
ST21#
カルディナ SXA1# RAV4(Grey top)

特徴

アルミビレット機械加工削り出し

スロットルの位置決めピン採用されたことで限りなく純正配置が実現、同調とるのに最小限で済む

・こだわりぬかれたポート形状(画像参照)

・高精度アルミ削り出し…デザイン、軽量化にも妥協ない高機能を目指しました

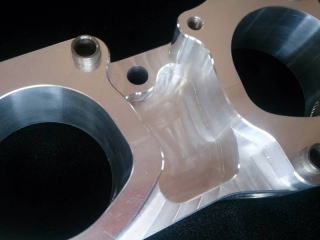

こだわり@ 可動部の干渉は避けつつ、強度はおとさない複雑な肉抜き

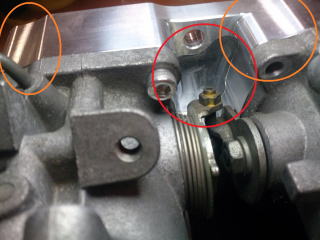

こだわりA 純正スロットルの形状に合わせて切削

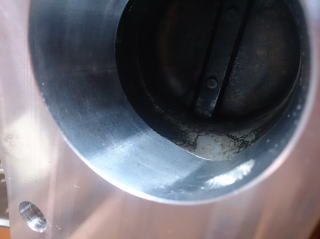

こだわりB ポート形状が丸→おむすび

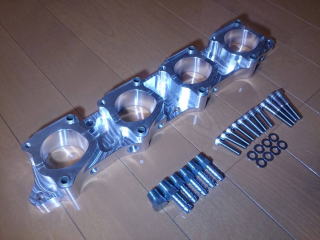

  付属品
  • スロットル固定ボルト ×12
  • スロットルガスケット ×4
  • バキュームの取出し ×4
  • マスターバック用のエア取出 ×1
  • ブラインドプラグ ×1

   ITB(スロットルボディ)はAE111AE101用を使用できます。
   ポートの口径からAE111用が望ましいです。

   インマニ(17111-88560)、インシュレーター(17135-88560)は
   BEAMS
エンジンに装着されている純正をそのまま使用できます。

   ※画像のスロットルとファンネルは付属しません。



\70,000(税抜・税込77,000円)
